接線圖讓你蒙圈很久了吧，這次就搞懂它！

盧思敏發布于2016-12-09 10:35 1156 0 標簽：電氣接線

 電氣線路設計原則：

 1.大限度地滿足生產機械和生產工藝對電氣控制的要求，這些生產工藝要求是電氣控制設計的依據。

 2.在滿足控制要求前提下，設計方案力求簡單、經濟、合理，不要盲目追求自動化和高指標。

 3.正確、合理地選用電器元件，確?？刂葡到y(tǒng)安全可靠地工作。

 4.為適應生產的發展和工藝的改進，在選擇控制設備時，設備能力留有適當裕量。

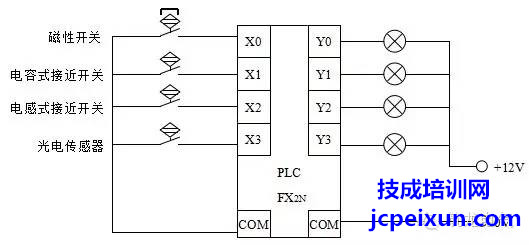

 一、PLC的I/O端子接線圖

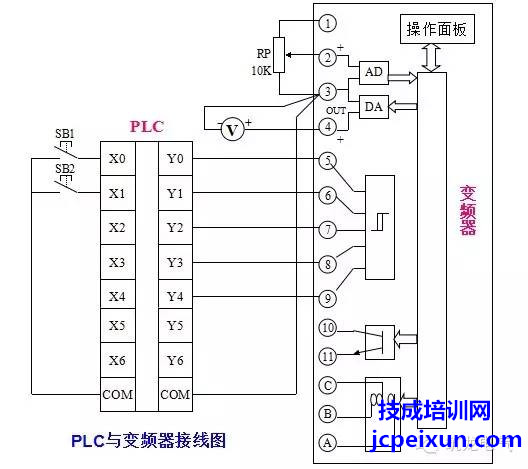

 二、PLC與變頻器接線圖

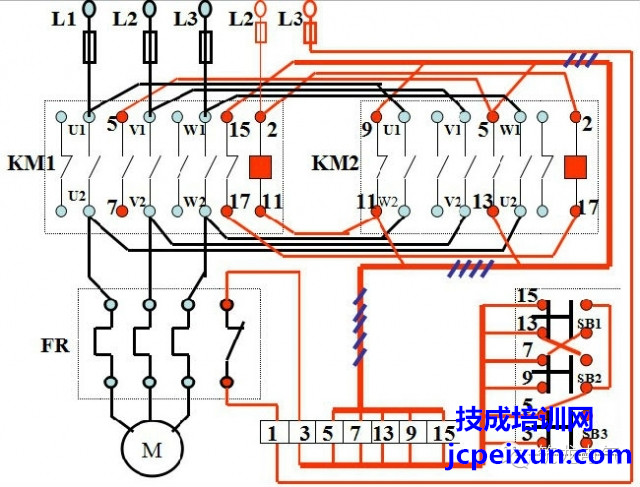

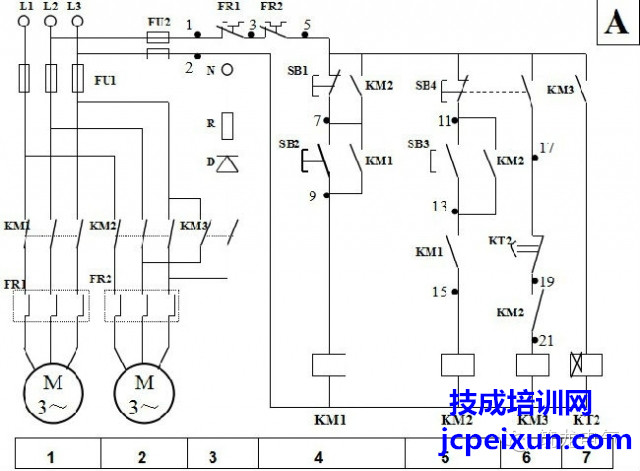

 三、自耦變壓器降壓起動線路

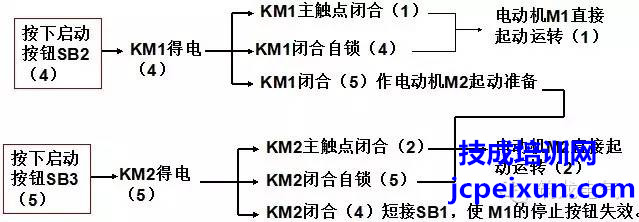

 四、電動機M1與M2的起動與運轉控制過程

 五、電動機M1與M2的停止制動控制過程
