一、 電氣線路的現場安裝布線：

：我們要了解現場是埋管穿線還是走橋架。依照工程師的電氣線路布置圖找到現場各個設備線路終點，檢查埋管位置是否對應設備各條線路終點。

第二：將電氣柜固定在現場底座，多個柜體就要并柜，安裝母線排，現場操作臺也要固定。

第三：一次回路布線，好是同樣線纜規格的一并布線。

這次我們的電工布線，喜歡從設備的頭部開始所有線都一同放線，這樣一來同時拆開多卷電纜，而且每換一個位置就得幾卷線纜一起搬來搬去，容易弄散。我的建議是拆一卷某規格線纜，然后從整套設備的首端到末端所有要求使用同規格的電器把這條電纜布置好，比如現場同規格的電機風機，我們可以先把這些線布置好，然后進行檢查，確保沒有遺漏，便對線纜布置圖的這一組同規格的進行勾記。接著，我們進行下一組同規格的的線纜布線，布置完了也依次勾記。這樣每次只要拆一個規格的線纜，并且一個線纜的所有布線完成后這種規格的剩余線纜就可以入庫并貼上標識卡以便辨識。

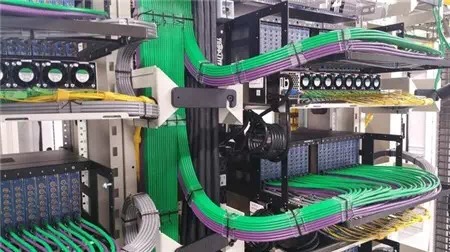

第四：理清布線的順序

現場布線好是先放大線，再放小線，先放一次線，再放二次線，先放電機線，后放其它負載線，每布完一條線就要做好標牌。先放大線后放小線的好處是電纜溝或橋架里，大線不會壓著小線。先放一次線再放二次線的好處是一次線相對少可以盡快完成主回路，而且方便二次線的干擾處理。

我們這次江蘇現場的布線順序我寫出來讓大家參考一下。我們首先進行的是電機布線，然后依次開始進行一下布線：電機風機的布線，加熱電阻絲的布線，控制線路中的按鈕操作點布線，液壓回路，模擬量線路如溫度傳感器的布線，編碼器線路的布線，通訊線路的布線。這樣我們先解決主回路，然后再解決控制回路的開關量布線，我們就可以在接下來的容易受到干擾的線路中找到布線措施，從而可以在布線階段避免干擾問題。網上有很多電工類文章，平時可以多看看，微信號技成培訓值得你關注。

第五：關于接線

首先要記錄每條電纜線里哪種顏色或編號對應哪個端子，接完一條記錄一條，而且同規格的好統一，比如所有的電機線好統一為黃綠紅一一對應UVW。應該在一次線布完后要把所有一次線纜和負載接上，然后再進行二次線的布線。這樣的好處是不會混淆，特別是現場布的線路很多的情況下。而且可以讓現場看起來清爽，而不是像所有的線放完再一條條電纜露在現場那么混亂。而且一個階段的布線并接線，可以讓安裝工程一個階段一個階段的有規律的進展，而不是眉毛胡子一把抓。
