案例:PLC在化學反應過程控制中的應用

盧思敏 發布于2016-11-17 10:49 7 0 標簽：

1、工藝過程及要求
某化學反應過程由四個容器組成，如圖 1所示。容器之間用泵連接，每個容器都 裝有檢測容器空和滿的傳感器。1 號、2 號容器分別用泵 P1、P2 將堿和聚合物灌滿，灌 滿后傳感器發出信號，P1、P2 關閉。2 號容器加熱，當溫度達到 60Ω℃時，溫度傳感器發出信號，關掉加熱器，然后，泵 P3、P4 分別將 1 號、2 號容器中的溶液輸送到反應器 3 號中，同時攪拌器啟動，攪拌時間為 60s。一旦 3 號滿或 1 號、2 號空，則泵 P3、P4 停，等待。當攪拌時間到，P5 將混合液抽入產品池 4號容器，直到4 號滿或3 號空。產 品用 P6 抽走，直到 4號空，這樣就完成了一次循環，等待新的循環開始。

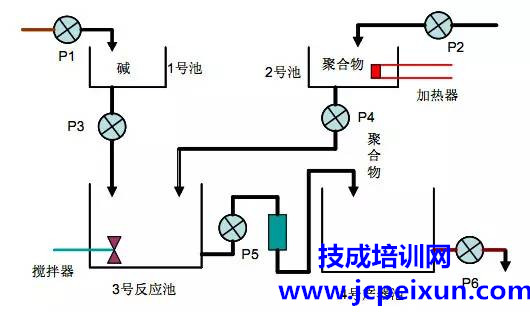

圖1化學反應過程示意圖


2、機型選擇
該化學反應控制系統中，有輸入信號 10 個，均為開關量信號，其中啟動按鈕 1 個，檢 測元件 9 個。輸出信號 8 個，也都是開關量，其中 7個用于電動機控制，1 個用于電加熱控 制。因此，控制系統選用 SF-1616A2MT主機，即可滿足控制要求。
3、輸入/輸出地址編號

將輸入信號 10 個，輸出信號 8個按各自的功能類型分好， 編排好地址。 列出外部輸入/輸出信號與 PLC 輸入/輸出端地址編號對照表， 如下表 所示。

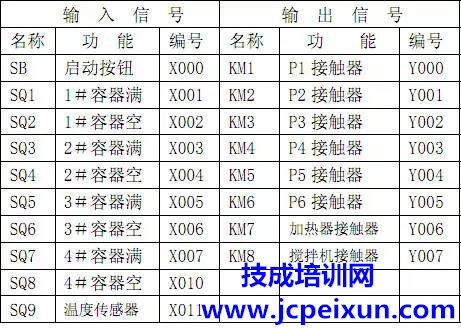

外部信號與PLC 地址編號對照表


【控制程序】

1 、時序邏輯環0:

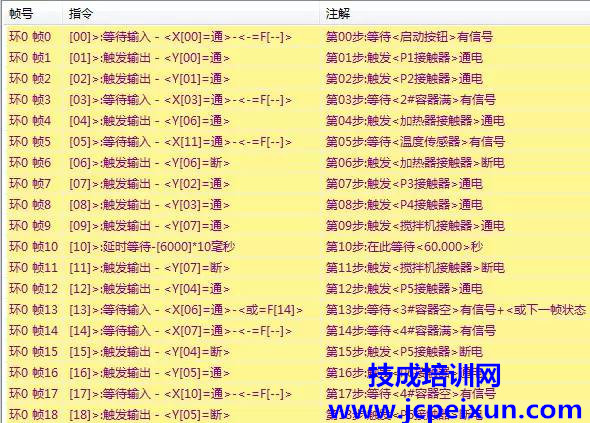

只需在時序邏輯中用兩條指令 <觸發輸出>,<延時等待>就可以實現主邏輯功能,程序如下：


2、 時序邏輯環:

在組合邏輯實現無時序的控制塊,如: 灌 滿后傳感器發出信號，P1、P2 關閉

至此，程序完成

說明:

時序邏輯中所以程序都是按順序運行，只有前一幀運行完成方可執行后一幀，不然則等待.

組合邏輯中程序是以組為單位運行，一個組由組長與組員組成，同一組中，只有所有條件滿足才會執行輸出與跳轉,

采用狀態幀控制器可以以接近人的思維方式來編寫控制程序。

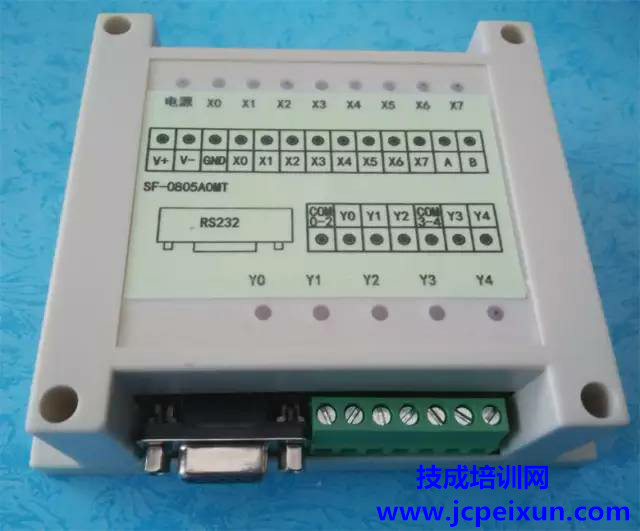

控制器實物圖:
