時鐘數據處理說明

盧思敏 發布于2016-10-08 14:11 551 0 標簽：三菱plc,時鐘數據

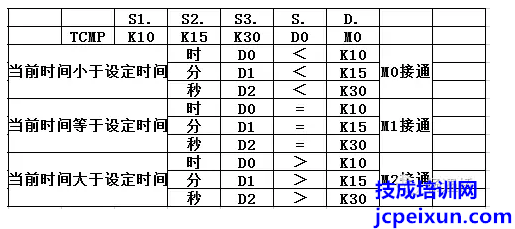

時間比較指令

指令解讀：

在驅動條件成立的條件下，把S.（D0）為首的連續三個寄存器所表示的當前時間和設定的S1.（K10）時：S2.（K15）分：S3.（K30）秒做比較，比較結果通過D.（M0）為首的連續三個輔助繼電器體現。

S1.：表示設定時間“時”

S2.：表示設定時間“分”

S3.：表示設定時間“秒”

S.：表示當前時間首地址，連續占用三個字元件

D.：表示比較后的結果

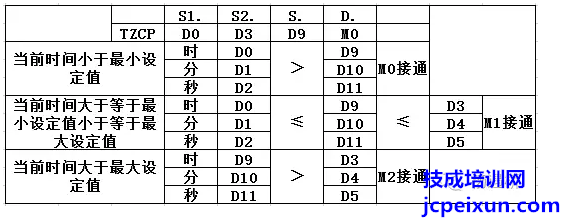

時鐘數據區間比較

指令解讀：

當驅動條件成立時，把S.（當前時間）和S1.（設定值-小時間）S2.（設定值-大時間）做比較，比較結果由D.體現。

注意：這里每一個操作數都占用3個軟元件，由小到大一次表示“時”“分”“秒”

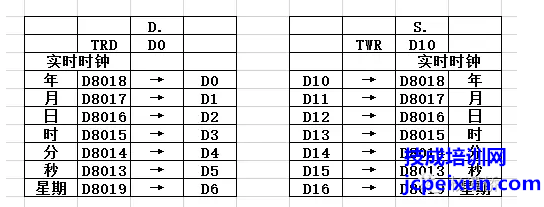

時鐘數據讀取和寫入

指令解讀：

在驅動條件成立時，把PLC內實時時鐘寄存器的實時時鐘數據通過TRD指令讀取出來，存放在D.（D0）為首的連續七個寄存器中。

在驅動條件成立時，把以S.（D10）為首的連續七個寄存器的設定時間數據寫入至PLC的內部實時時鐘寄存器內。


作者：技成培訓網（楊遇橋）

本文版權為技成所有，未經同意，盜取必究！
