三菱觸摸屏的報警功能

唐琳 發布于2016-01-18 10:42 8 0 標簽：三菱,觸摸屏

報警功能在與觸摸屏的使用中來講是一個比較重要的功能，三菱觸摸屏中的報警功能有以下幾類：

（1）用戶報警顯示（用戶報警）

（2）系統報警顯示（系統報警）

（3）報警記錄顯示（用戶報警）

（4）浮動報警顯示（用戶報警）

各自顯示的內容及特點如圖所示：

功能

顯示報警

顯示項目

特點

用戶報警顯示

用戶報警

注釋、發生時間

可按對象來區分顯示所監視的軟元件。

系統報警顯示

系統報警

錯誤代碼、錯誤消息、發送時刻

報警記錄顯示

用戶報警

注釋、發生時間、恢復時間

確認時間、累積時間、發生次數

可顯示報警的記錄，并保存在CF 卡中。

浮動報警顯示

用戶報警

注釋、發生時間

無論是否配置了對象，都可在畫面中顯示報警。

用戶報警顯示的組態

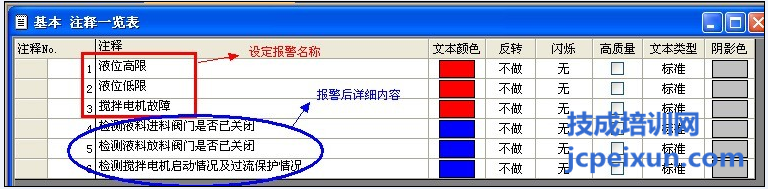

首先建立注釋，點擊GT Designer3軟件中菜單欄里面的“公共設置”選擇里面的注釋項中的“打開”項，打開基本注釋，并建立好注釋 ，如圖所示“


前面三個注釋表示報警的內容，后面三個注釋用來現象報警是需要檢查的一些內容即詳細報警內容。

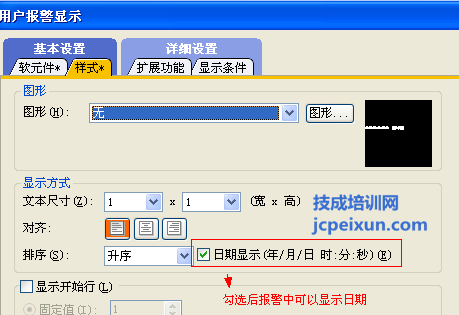

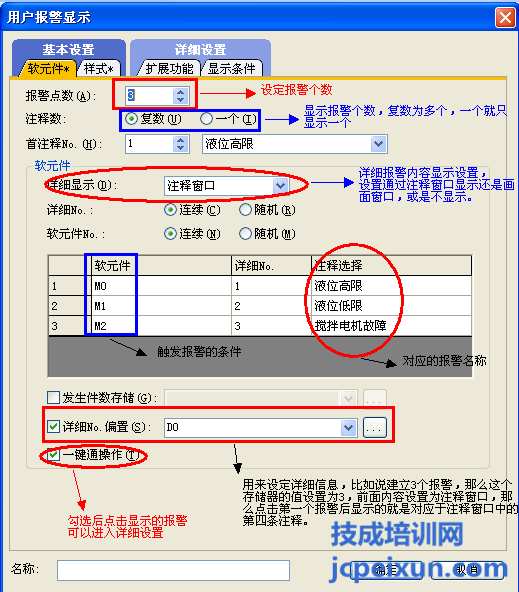

注釋建立好后，點擊GT Designer3軟件中菜單欄里面的“對象”菜單，選擇里面報警顯示中的“用戶報警顯示”然后在編程區域中拖出一個顯示框用來顯示報警，雙擊對其進行主要內容組態，如圖所示：

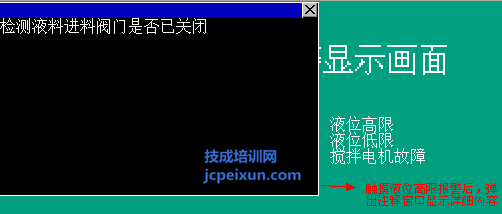

當M0或是M1、M2為ON的情況下在觸摸屏界面的報警顯示內容就可以彈出想要的報警信息，當觸摸屏報警信息，可以先行器詳細的報警內容，如圖所示：


觸摸詳細的報警可以在左上角彈出相應的注釋窗口，（必須組態報警的時候在其詳細顯示里面選擇了注釋窗口才行）。



作者：技成培訓網（曾鑫）
【本文為原創作品。未經同意，盜取必究！】
