西門子觸摸屏變量指針的應用

唐琳 發布于2016-01-14 09:54 20 0 標簽：西門子,觸摸屏

在有的項目中，我們需要在觸摸屏上來實現多路數值的顯示，比如說我們需要顯示通過模擬量模塊采樣過來的溫度值。因選擇的觸摸屏的畫面比較小，我們不能在觸摸屏上顯示全部的溫度值的時候，如果要實現這樣的功能，可能會選擇在多個畫面來做這個溫度的顯示，但對于西門子的觸摸屏來說，我們可以使用它的變量指針化的這個功能來實現在一個畫面上對所有的溫度值進行顯示，但同時它也有缺點，就是在同一時刻只能顯示一個數字。

如何來實現這個功能呢？主要分以下幾步來實現。

、建立變量，除了建立你需要存儲模擬量模塊采樣過來的溫度值外，另外還需要建立一個顯示我們溫度的變量，和一個放指針的變量。比如說我們有十路溫度需要顯示，那么我們需要建立十二個變量。對于這個指針的變量選擇，數據類型我們可以選擇“INT”的數據類型。其他的變量數據類型，可以根據實際情況進行選擇。

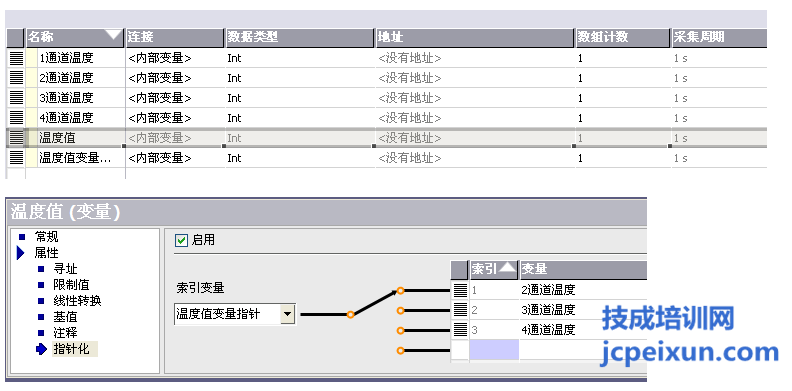

第二、對變量進行組態。在變量里面選擇溫度值，然后在其屬性里面選擇“指針化”，在里面啟用指針化功能，索引變量選擇我們這個“溫度值指針”的變量，而后每一個索引值對應一個溫度值。如圖所示：

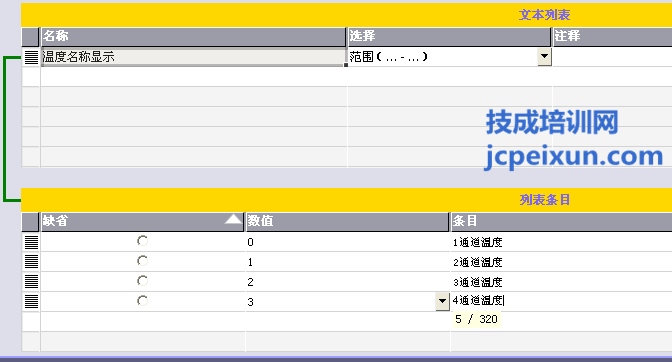

第三、建立一個文本列表，建立文本列表的作用是用來顯示我們當前顯示的溫度的名稱，顯示為哪一個通道的溫度。新建一個文本列表，命名為“溫度名稱顯示”在后面的“選擇”項里面選擇為范圍。組態好下面的列表條目，當數值等于0的時候顯示為1通道溫度值。數字等于1的時候顯示為2通道溫度值……依次組態好剩余的列表條目。如圖所示：

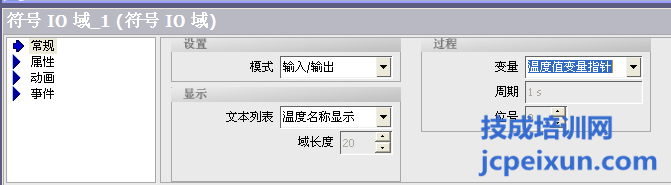

第四、對畫面進行組態，在畫面中拖放一個符號I/O域。對其進行組態，在其屬性的常規項中把其類型模式設置為“輸入/輸出”，顯示“文本列表”為我們剛才建立的“溫度名稱顯示”文本列表。過程變量選擇建立的變量中的“溫度值變量指針”這個變量。如圖：

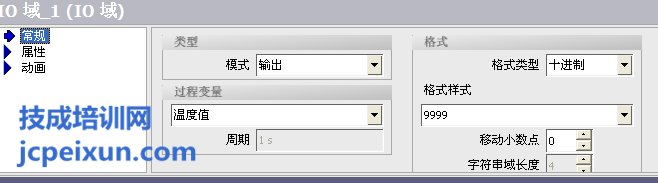

另外在溫度值旁邊建立一個I/O域，用來顯示溫度，在類型中設置為“輸出”模式。變量連接為溫度值，顯示格式為十進制數。如圖：


組態好這些后，就可以實現我們的這個功能。


作者：技成培訓網（曾鑫）

【本文為原創作品。未經同意，盜取必究！】
