西門子觸摸屏上如何實現動畫效果（一）

唐琳發布于2016-01-12 10:04 15 0 標簽：PLC,觸摸屏

為了使我們觸摸屏上的畫面顯示的更為直觀，通常情況下需要我們?cè)谟|摸屏上做一些動畫的功能，常用的動畫功能有兩種，一種是直線型運動，比如說物體的向左移動或是向上移動。一種是旋轉式移動，比如說風扇的旋轉。那么在我們西門子的觸摸屏中如何實現這兩種功能呢？

我們先談?wù)勚本€(xiàn)運動功能的實現。比如我要在觸摸屏上實現一個物體從左往右移動，那么需要怎么來實現呢？

，我們需要建立一個變量比如說VW0，這個變量用來表示物體移動的情況，也就說根據這個變量里面的值變化情況來實現小車的移動情況。變量的數據類型我們選擇“INT”型。

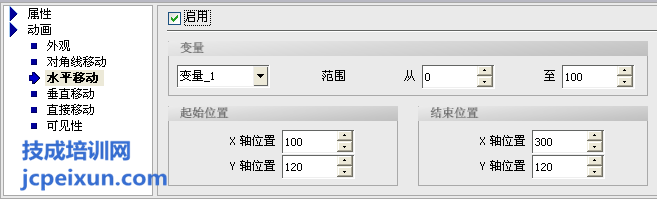

第二、選中需要移動物體，雙擊，在其屬性對話框里面有一個動畫功能的選擇，在其功能里面有幾種直線移動的功能。如圖所示：

比如我們這里面選擇水平移動，那么我們需要啟用相應的變量。這里面啟用的變量就是我們?cè)邳c(diǎn)里面介紹的用來表示物體移動的變量VW0。設置好關聯的變量后，接著設置好移動的距離以及對應的坐標軸。那么這些建立好后，我們只要在PLC的程序里面編寫一個使VW0的值在我們?cè)O(shè)定的范圍內變化的程序，這樣就能實現物體的直線移動的效果。

作者：技成培訓網（曾鑫）

【本文為原創作品。未經同意，盜取必究！】
