在PLC控制系統中，多數使用的接近開關都是使用直流型輸出信號的開關。直流電路中使用的接近開關有二線制（2根導線）、三線制和四線制的接近開關，二線制、三線制、四線制接近開關又分為NPN和PNP兩種型號的開關。通常日本和美國多使用NPN型的接近開關，歐洲多使用PNPN型的接近開關。而我國兩者都有使用。

接近開關的導線有多種顏色，常用的有棕色（+），藍色（），黑色（OUT），白色（OUT）.

對于二線制的接近開關接線圖如圖所示：

三線制的接近開關接線圖如圖所示：

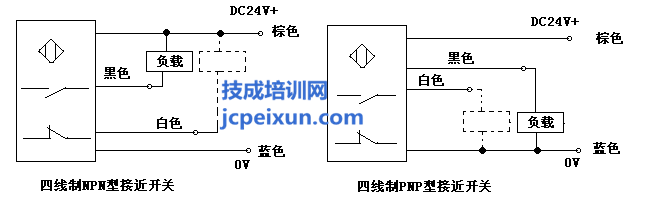

四線制的接近開關有常開和常閉的接線端，接線圖如圖所示：

NPN和PNP開關的區別在于其導通情況，NPN為低電平導通，PNP為高電平導通，換句話說，NPN的接近開關，信號是從負載流向接近開關。而對于PNP的接近開關來說，信號是從接近開關流向負載。

對于PLC來講，NPN與PNP開關如何接入到PLC中呢？我們以三菱FX3U的PLC以及西門子S7-200系列的PLC為例來說明NPN和PNP開關如何接入到我們的PLC控制系統中。

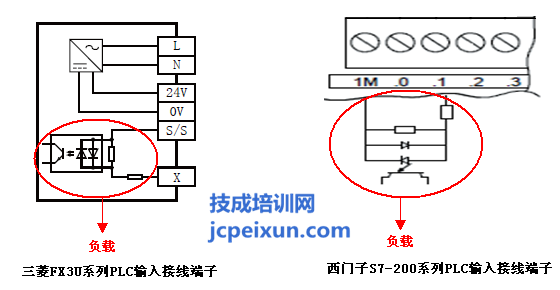

根據我們上面的接線圖，我們首先需要找出PLC中的負載是什么。如圖所示：

我們可以把PLC信號輸入端和信號輸入端的公共端作為是一個負載的兩端，這樣我們?cè)诟鶕?jù)前面說的接線圖以及PNP和NPN的區別就能夠很好的完成其接線了。

我們以FX3U的PLC和三線制的NPN開關為例，說明其接線方法（其他的接線方法大家按照相同的方法分析去接線）：

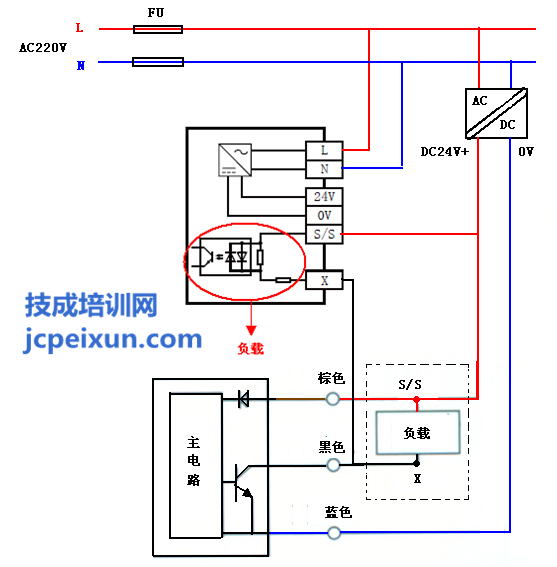

NPN型的接近開關的特性為低電平導通，信號從負載流向接近開關，而接近開關的信號輸出線必須接PLC的信號輸入點，所以當接NPN型的接近開關時信號是從PLC的輸入信號端流出，這樣負載的另一端（即公共端COM）就必須接高電平（即接24V+）。這樣才能使得信號從輸入點流出。接線圖如下圖所示：

電源可以使用PLC上面提供的一個24V傳感器電源，也可以如上圖所示使用外部的開關電源進線供電。
