WinCC讀寫PLC時間方法

唐琳 發布于2015-11-27 11:20 26 0 標簽：觸摸屏,以太網通信,WinCC

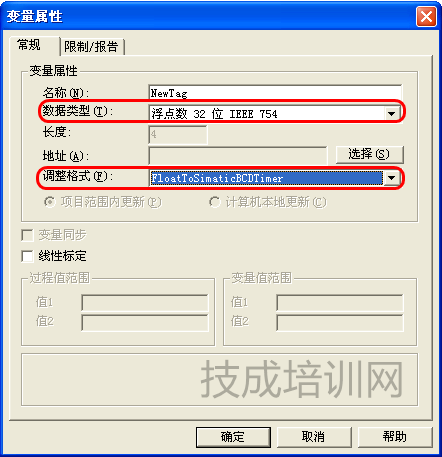

1) 在WinCC中建立新的變量將數據類型和調整格式進行如下圖設置。


è 此處重點為數據類型選擇浮點數32位IEEE 754，調整格式選擇FloatToSimaticBCDTimer。

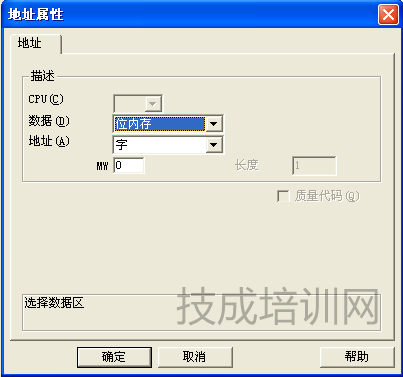

2) 設置變量地址


è 由于調整格式選擇FloatToSimaticBCDTimer，所以雖然數據類型是32位的但是此處與PLC連接的地址可以也只能選擇16位。

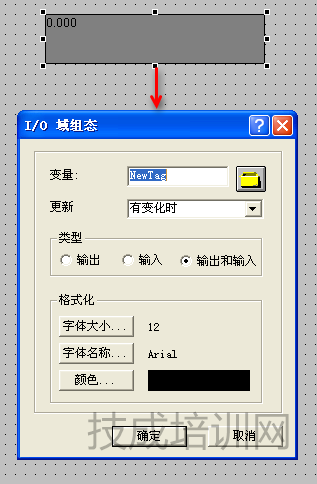

3) 在畫面中創建輸入輸出域并進行組態

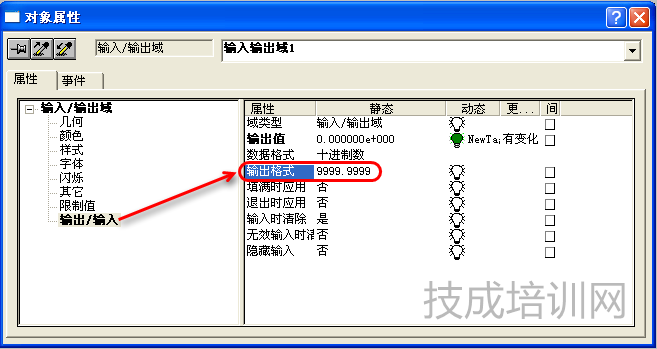

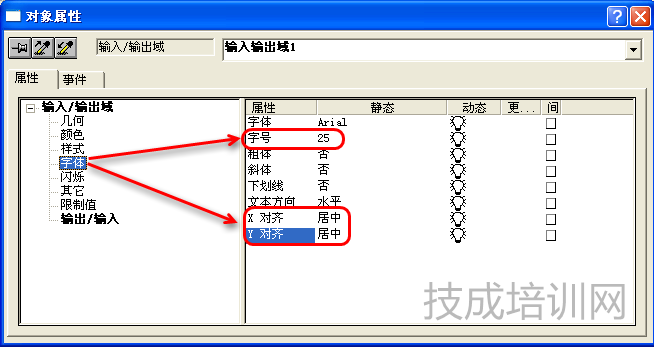

4) 對輸入輸出域的屬性進行設置

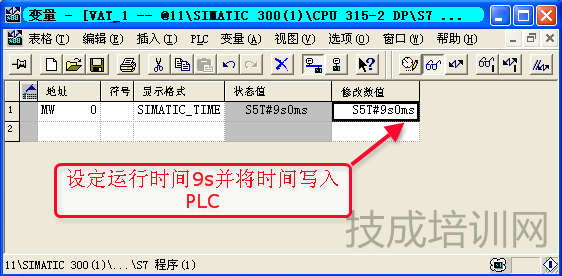

5) 在PLC中對時間進行設定

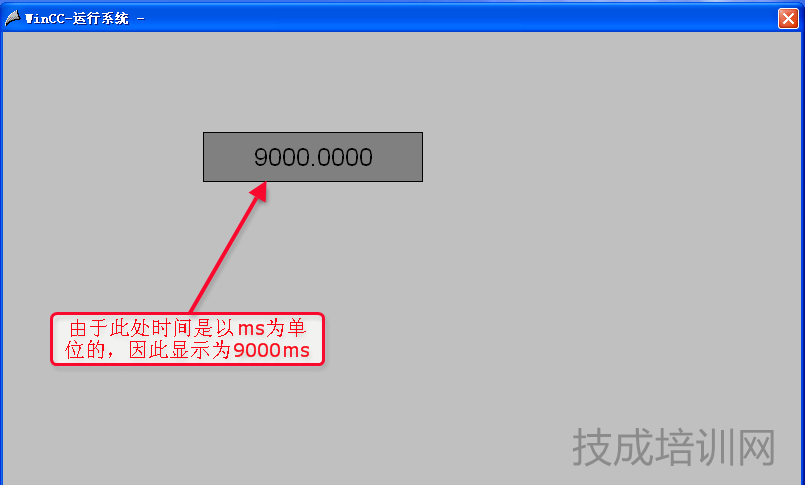

6) 運行WinCC對PLC中時間進行監控


作者：技成培訓網（馬樂）

【本文為原創作品。未經同意，盜取必究！】
