模擬量精度詳解

唐琳 發布于2015-11-26 17:40 2109 0 標簽：西門子,plc,模擬量

1 模擬量概念

è 在工業控制現場有很多連續變化的量，例如溫度、壓力、水位等等，那么這些連續變化的量就是模擬量。

è 在控制過程中我們的PLC是無法直接識別這些模擬量的，我們PLC對這些模擬量的識別主要通過以下幾個步驟。

1) 將溫度、壓力、水位等這些模擬量，通過變送器轉換成為4~20mA電流信號、0~5V或者0~10V電壓信號。

2) 將這些信號通過兩線制、三線制或者四線制的方式接到PLC的模擬量模塊。

3) PLC接收到這些電流或者電壓信號后通過模數轉換，將模擬量轉換成16位2進制的數字量，進行識別。

2 模擬量的存儲

è PLC對外部模擬信號是通過16位，也就是1個字的空間進行存儲的。

3 模擬量模塊精度

我們在硬件組態的過程中經常會看見SM 331 AI8 X 14Bit、SM 331 AI8 X 12 Bit這樣的型號，那么同樣是8路的AI模塊，為什么會有14Bit和12Bit的區別呢？下面我們來引導大家理解模擬量模塊精度的概念。

è 14Bit和12Bit代表的是模塊的精度。

è 12Bit精度的含義

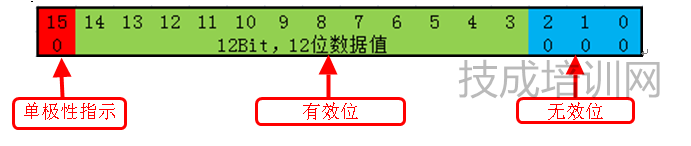

1) 單極性：

12Bit在單極性的時候有三位無效位，因此它是以23也就是8為單位進行變化的。

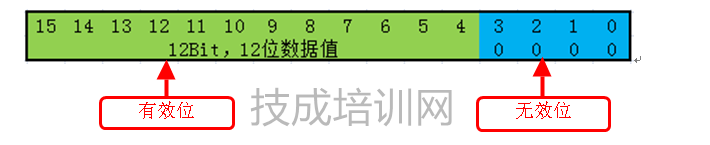

2) 雙極性


12Bit在雙極性的時候有四位無效位，因此它是以24也就是16為單位進行變化的。


è 通過上面的分析我們可以得出如下結論

1) 表示精度的數值越大精度越高。

2) 相同精度下單極性精度高于雙極性精度。

作者：技成培訓網（馬樂）

【本文為原創作品。未經同意，盜取必究！】
