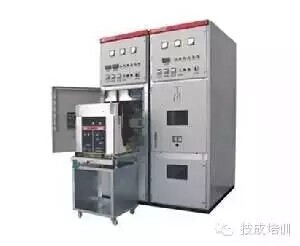

1、高壓配電柜
簡介

高壓配電柜又可稱為高壓開關柜，是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。

配電柜的功能

配電柜具有架空進出線、電纜進出線、母線聯絡等功能。

配電柜的組成

配電柜應滿足GB3906-1991"3-35 kV交流金屬封閉開關設備"標準的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

柜體的材料

　　1)冷扎鋼板或角鋼(用于焊接柜);

　　2)敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜).

　　3)不銹鋼板(不導磁性).

　　4)鋁板((不導磁性).

　　2.柜體的功能單元：

　　1)主母線室(一般主母線布置按“品”字形或“1”字形兩種結構

　　2)斷路器室

　　3)電纜室

　　4)繼電器和儀表室

　　5)柜頂小母線室

　　6)二次端子室

柜內電器元件

　　1. 柜內常用一次電器元件(主回路設備)常見的有如下設備：

　　電流互感器簡稱CT[如：LZZBJ9-10]

　　電壓互感器簡稱PT[如:JDZJ-10]

開關柜

　　接地開關[如:JN15-12]

　　避雷器(阻容吸收器)[如:HY5WS單相型;TBP、JBP組合型]

　　隔離開關[如:GN19-12、GN30-12、GN25-12]

　　高壓斷路器[如：少油型(S)、真空型(Z)、SF6型(L)]

　　高壓接觸器[如： JCZ3-10D/400A型]

　　高壓熔斷器[如：RN2-12、XRNP-12、RN1-12]

　　變壓器[如:SC(L)系列干變、 S系列油變]

　　高壓帶電顯示器[DXN-Q型,DXN-T型]

　　絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]

　　主母線和分支母線

　　高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]

　　負荷開關[如:FN26-12(L)、FN16-12(Z)]

　　高壓單相并聯電容器[如:BFF12-30-1] 等等

2. 柜內常用的主要二次元件(又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備),常見的有如下設備:

繼電器，電度表，電流表，電壓表，功率表，功率因數表，頻率表，熔斷器，空氣開關，轉換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等。

高壓開關柜分類

按斷路器安裝方式

　　按斷路器安裝方式分為移開式(手車式)和固定式

　　(1)移開式或手車式(用Y表示)：表示柜內的主要電器元件(如:斷路器)是安裝在可抽出的手車上的，由于手車柜有很好的互換性,因此可以大大提高供電的可靠性，常用的手車類型有:隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等，如KYN28A-12。

　　(2)固定式(用G表示): 表示柜內所有的電器元件(如:斷路器或負荷開關等)均為固定式安裝的，固定式開關柜較為簡單經濟，如XGN2-10、GG-1A等。

按安裝地點

　　按安裝地點分為戶內和戶外

　　(1)用于戶內(用N表示);表示只能在戶內安裝使用， 如：KYN28A-12等開關柜;

　　(2)用于戶外(用W表示);表示可以在戶外安裝使用， 如: XLW等開關柜。

按柜體結構

　　按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜﹑金屬封閉箱式開關柜和敞開式開關柜四大類

　　(1)金屬封閉鎧裝式開關柜(用字母K來表示)主要組成部件(例如：斷路器、互感器、母線等)分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜。

　　(2)金屬封閉間隔式開關柜(用字母J來表示)與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-12型高壓開關柜。

　　(3)金屬封閉箱式開關柜(用字母X來表示)開關柜外殼為金屬封閉式的開關設備。如XGN2-12型高壓開關柜。

　　(4)敞開式開關柜，無保護等級要求，外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜
