1.1 電阻器的含義:在電路中對電流有阻礙作用并且造成能量消耗的部分叫電阻.
1.2 電阻器的英文縮寫：R（Resistor） 及排阻RN

1.3 電阻器在電路符號： R 或 WWW

1.4 電阻器的常見單位:千歐姆（KΩ）, 兆歐姆（MΩ）

1.5 電阻器的單位換算: 1兆歐=103千歐=106歐

1.6 電阻器的特性：電阻為線性原件，即電阻兩端電壓與流過電阻的電流成正比，通過這段導體的電流強度與這段導體的電阻成反比。即歐姆定律：I=U/R。

1.7 電阻的作用為分流、限流、分壓、偏置、濾波（與電容器組合使用）和阻抗匹配等。

1.8電阻器在電路中用“R”加數字表示，如：R15表示編號為15的電阻器。

1.9電阻器的在電路中的參數標注方法有3種，即直標法、色標法和數標法。

a、直標法是將電阻器的標稱值用數字和文字符號直接標在電阻體上,其允許偏差則用百分?jǐn)?shù)表示,未標偏差值的即為±20%.

b、數碼標示法主要用于貼片等小體積的電路，在三為數碼中,從左至右,二位數表示有效數字,第三位表示10的倍冪或者用R表示(R表示0.)如：472 表示 47×102Ω（即4.7KΩ）； 104則表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、 R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.

c、色環標注法使用多，普通的色環電阻器用4環表示,精密電阻器用5環表示,緊靠電阻體一端頭的色環為環,露著電阻體本色較多的另一端頭為末環.現舉例如下： 如果色環電阻器用四環表示,前面兩位數字是有效數字,第三位是10的倍冪, 第四環是色環電阻器的誤差范圍(見圖一)

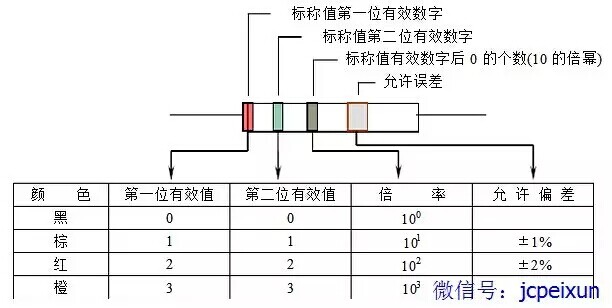

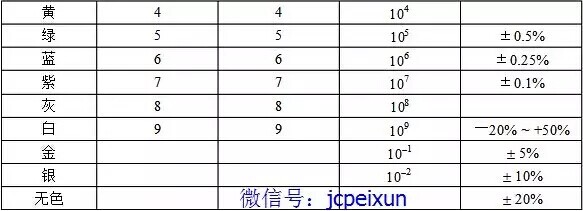

四色環電阻器（普通電阻)

圖1-1 兩位有效數字阻值的色環表示法

如果色環電阻器用五環表示,前面三位數字是有效數字,第四位是10的倍冪. 第五環是色環電阻器的誤差范圍.(見圖二)

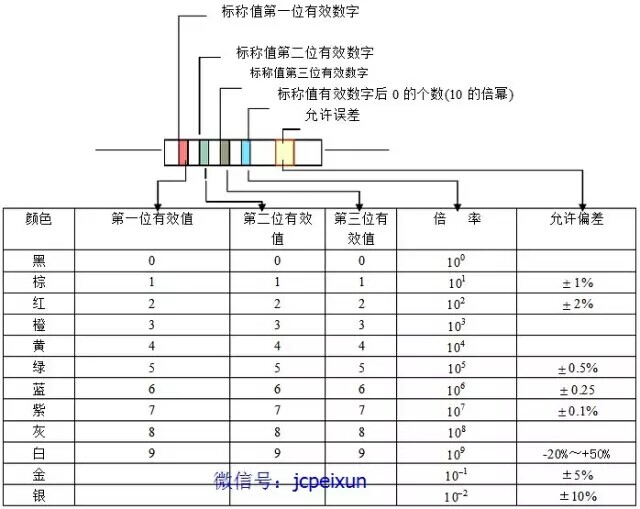

五色環電阻器（精密電阻）

圖1-2 三位有效數字阻值的色環表示法

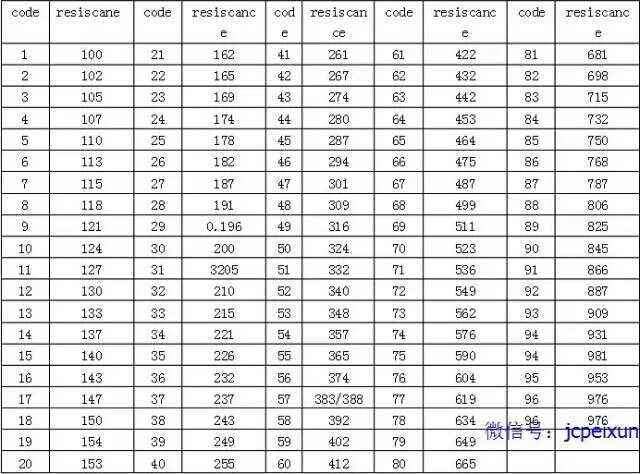

d、SMT精密電阻的表示法，通常也是用3位標示。一般是2位數字和1位字母表示， 兩個數字是有效數字，字母表示10的倍冪,但是要根據實際情況到精密電阻查詢表里出查找.下面是精密電阻的查詢表

1.10 SMT電阻的尺寸表示：用長和寬表示（如0201，0603，0805，1206等，具體如02表示長為0.02英寸寬為0.01英寸）。

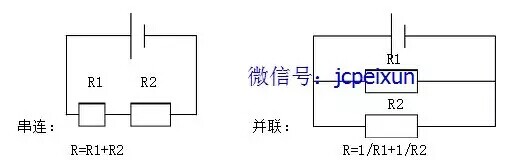

1.11 一般情況下電阻在電路中有兩種接法:串聯接法和并聯接法
電阻的計算：

1.12 多個電阻的串并聯的計算方法：
串聯：R總串=R1+R2+R3+??Rn.
并聯：1/R總并=1/R+2/R+3/R??1/Rn

1.13 電阻器好壞的檢測:
a、用指針萬用表判定電阻的好壞:首先選擇測量檔位,再將倍率檔旋鈕置于適當?shù)臋n位,一般100歐姆以下電阻器可選RX1檔,100歐姆-1K歐姆的電阻器可選RX10檔,1K歐姆-10K歐姆電阻器可選RX100檔,10K-100K歐姆的電阻器可選RX1K檔,100K歐姆以上的電阻器可選RX10K檔.

b、測量檔位選擇確定后,對萬用表電阻檔為進行校0, 校0的方法是:將萬用表兩表筆金屬棒短接,觀察指針有無到0的位置,如果不在0位置,調整調零旋鈕表針指向電阻刻度的0位置.

c、接著將萬用表 的 兩表筆分別和電阻器的兩端相接,表針應指在相應的阻值刻度上,如果表針不動和指示不穩定或指示值與電阻器上的標示值相差很大,則說明該電阻器已損壞.

d、用數字萬用表判定電阻的好壞;首先將萬用表的檔位旋鈕調到歐姆檔的適當檔位,一般200歐姆以下電阻器可選200檔,200-2K歐姆電阻器可選2K檔,2K-20K歐姆可選20K檔,20K-200K歐姆的電阻器可選200K檔,200K-200M歐姆的電阻器選擇2M歐姆檔.2M-20M歐姆的電阻器選擇20M檔,20M歐姆以上的電阻器選擇200M檔.
