第六節 場效應管(MOS管)
6.1 場效應管英文縮寫：FET(Field-effect transistor)
6.2 場效應管分類：結型場效應管和絕緣柵型場效應管

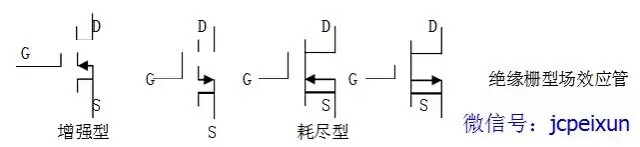

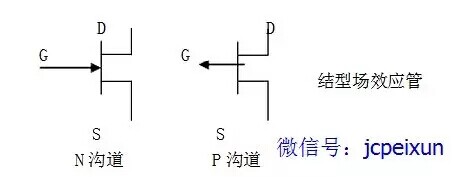

6.3 場效應管電路符號：

6.4場效應管的三個引腳分別表示為

N溝道 P溝道 N溝道 P溝道

注：場效應管屬于電壓控制型元件，又利用多子導電故稱單極型元件，且具有輸入電阻高，噪聲小，功耗低，無二次擊穿現象等優點。
6.5場效應晶體管的優點：具有較高輸入電阻高、輸入電流低于零，幾乎不要向信號源吸取 電流，在在基極注入電流的大小，直接影響集電極電流的大小，利用輸出電流控制輸出電源的半導體。
6.6場效應管與晶體管的比較
（1）場效應管是電壓控制元件，而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用場效應管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用晶體管。
（2）場效應管是利用多數載流子導電，所以稱之為單極型器件，而晶體管是即有多數載流子，也利用少數載流子導電。被稱之為雙極型器件。
（3）有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好。
（4）場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管
6.7 場效應管好壞與極性判別 :將萬用表的量程選擇在RX1K檔,用黑表筆接D極,紅表筆接S極,用手同時觸及一下G,D極,場效應管應呈瞬時導通狀態,即表針擺向阻值較小的位置,再用手觸及一下G,S極, 場效應管應無反應,即表針回零位置不動.此時應可判斷出場效應管為好管.
將萬用表的量程選擇在RX1K檔,分別測量場效應管三個管腳之間的電阻阻值,若某腳與其他兩腳之間的電阻值均為無窮大時,并且再交換表筆后仍為無窮大時,則此腳為G極,其它兩腳為S極和D極.然后再用萬用表測量S極和D極之間的電阻值一次,交換表筆后再測量一次,其中阻值較小的一次,黑表筆接的是S極,紅表筆接的是D極.
