說到通訊大家都覺得很難，覺得學起來沒有頭緒，其實我剛看到通訊的時候也是這樣的感覺，資料找了一大堆都是理論，看來看去總感覺無從下手，后終于搞懂后才發現，其實學不懂的主要原因并不應該用難來形容，而是這個東西它太復雜了，想要一次全部看懂消化是不太可能的事情，只有分步驟將這個復雜的知識一點點的進行拆分，循序漸進的進行理解，才能終將這個復雜的知識掌握。

上一篇文章我首先給大家普及了一下通訊的基本原理（到底什么是通訊），什么是RS485，首先幫助大家先對RS485通訊建立一個基本的概念。本文我們就從通訊中簡單的步驟，數據的發送(PLC向電腦發數據)向大家講起。

1、實驗工具

要告訴大家我們這篇文章中要用到的工具。

1. S7-200CPU 1個（型號無所謂，好有兩個通訊口）

圖1-1

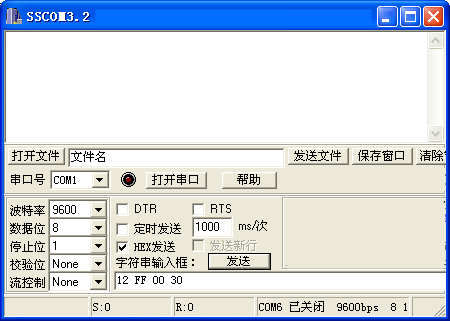

2. 串口調試軟件

圖1-2

3. Usb轉485轉換接頭1個(RS232轉RS485接頭也可)

圖1-3

4. 9針接頭公頭1個

圖1-4

5.兩芯電纜

圖1-5

2、實驗流程

實驗?zāi)康模簭腜LC向電腦發送一個字節的數據。

實驗操作：用S7-200PLC向電腦發送一個字節的數據，通過串口調試軟件接收，由于現在的電腦都沒有RS485通訊接口，因此我們要使用Usb轉485轉換接頭才能保障電腦可以接收到來自PLC的數據，另外接線要注意9針頭的3腳接Usb轉485接頭的信號“+”，8腳接Usb轉485接頭的信號“-”

3、自由口模式

說到程序的編寫首先大家必須了解S7-200的自由口模式，由于S7-200的默認通訊方式是PPI通訊，因此不能自由收發數據，如果想自由收發數據，就必須先將S7-200的通訊接口設置為自由口模式，控制S7-200自由口的是特殊位寄存器SMB30和SMB130。其中SMB30是控制CPU通訊口0的，SMB130是控制通訊口1的，當然如果只有一個通訊端口就只能使用SMB30這個特殊位寄存器了。下面我們一起來看看這8個位，分別表示什么含義如圖 3-1所示。

圖 3-1

1) 0 、1位: 協議選擇

mm：

00 = 點到點接口協議(PPI/從站模式)

01 = 自由口協議

10 = PPI/主站模式

11 = 保留(缺省是PPI/從站模式)

2) 2、 3 、4位：自由口波特率設置

bbb:
000 = 38400bps

001 = 19200bps

010 = 9600bps

011 = 4800bps

100 = 2400bps

101 = 1200bps

110 = 115200bps

111 = 57600bps

3) 5位：每個字符的數據位

d：

0 = 8位/字符

1 = 7位/字符

4) 6 、7位：效驗選擇

pp：

00 = 不效驗

01 = 偶效驗

10 = 不效驗

11 = 奇效驗

這里還要和大家補充一個概念，在通訊的過程中每次發送與接收的小單位是字符而不是位，1個字符通常包括1個起始位表示字符的開始，1個停止位表示字符的結束，一個奇偶效驗位用于驗證字符錯對，和8個或者7個數據位用于傳遞信息。這里奇偶效驗位可有可無，數據位通常情況下是8個位也就是1個字節，因此如果一個字符包含奇偶效驗位通常是11個位，不包含奇偶效驗位則是10個位。

通過上面對自由口模式的介紹，如果我們?cè)赟7-200CPU的通訊端口0使用自由口模式，通訊速率為9600bps傳輸?shù)淖址灰媾夹?yàn)位，那么我們就必須將SMB30中的數據配置成00001001如圖 3-2所示換算成16進制就是16#9

圖 3-2

4、程序編寫

在開始編寫程序之前，我們首先要掌握S7-200發送指令的使用。

圖4-1

XMT發送指令有兩個管腳，TBL和PORT。

?PORT：通訊端口編號，如果用0端口則寫0，如果用1端口則寫1.

TBL：定義發送緩沖區的起始地址和緩沖區的大小，如果TBL中寫VB100，VB100中存放1，則發送緩沖區是VB101，發送數據時將VB101中的數據發送出去。如果VB100中存放2，則發送緩沖區為VB101和VB102，發送數據時將VB101、VB102的數據發送出去。

下面我們來看程序的具體寫法。

圖 4-2

圖 4-2所示的程序就是一個簡單的發送程序，首先用SMB30將通訊口0定義為自由口，通訊速率9600bps，然后定義VB101為發送緩沖區(因?yàn)閂B100中存放的是1)，通過SM0.5將VB101中的16進制的CC以1秒鐘為單位發送給電腦。終我們電腦將會以1秒為單位接收到PLC發送的字符CC如圖 4-3所示。

圖 4-3
