在PLC的信號輸入接線中經常聽到源型輸入接法和漏型輸入接法，很多人對于源型接法和漏型接法一直搞不明白，到底何為源型接法，何為漏型接法。今天我就帶大家認識一下到底什么是源型接法，什么是漏型接法。

源型和漏型一般針對的是晶體管電路而言的。從字面上的意思就可以理解，漏型指的是信號漏掉即信號的流出，而源型剛好就相反，指的是信號的流入，既然是根據信號的流入或是流出來判斷，那么就要有一個參考點，判斷電流是從這個參考點流入還是流出的，不同的PLC對于使用的這個參考點是不一樣的。

三菱PLC的信號輸入的接線過程中是以輸入點X作為參考點，以信號從這個輸入點（X點）的流入還是流出來判斷是源型接法還是漏接法。信號從X點流入稱為源型接法，信號從X點流出稱為漏型接法。

而在西門子PLC中以輸入端的公共端M作為參考點，以信號從輸入信號端的公共端（M點）流入稱為源型輸入，以信號從輸入信號端的公共端（M點）流出，稱為漏型輸入。

因此，這也是為什么會出現在三菱的PLC中稱為源型接法，但卻在西門子PLC里面卻是稱為漏型接法的原因

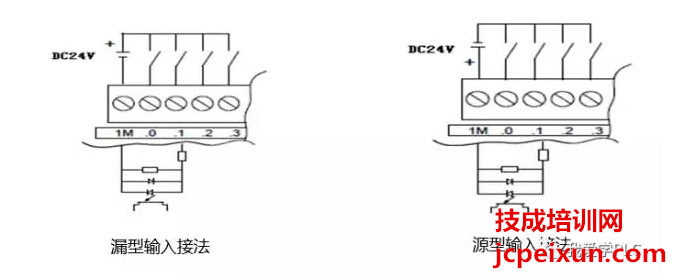

在西門子PLC的接線的過程中，若需要把信號輸入端接成源型輸入，則需要把公共端M接入到電壓的24V端，而這種接法又可以稱為共陽極接法。若需要把信號輸入端接成漏型接法，則需要把公共端M接入到電壓0V。這種接法有可稱為共陰極接法。如圖所示：

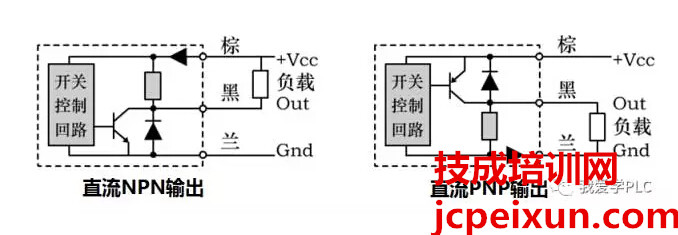

在PLC的信號輸入中，我們通常會用到PNP或是NPN這兩種輸出類型的感應開關，這兩者的區別在于輸出信號類型都不一樣的，如圖所示：

對于NPN型輸出的傳感器，當有信號輸出時，則信號輸出線（黑色）與電源負極線（藍色）導通，所以輸出信號為低電平，根據電路原理，當NPN型傳感器的輸出信號接入到PLC的輸入點時，則另一端公共端M必須接高電平（即電源24V端），所以當一個NPN型的傳感器接入到PLC的輸入端時，PLC輸入端接法應使用源型接法。

對于PNP型輸出的傳感器，當有信號輸出時，則信號輸出線（黑色）與電源正極線（棕色）導通，所以輸出為高電平，則接入到PLC的輸入信號端時，公共端M就必須要要接低電平（即電源的0V），所以此時應接為漏型接法。

以上主要為本人對源型輸入和漏型輸入的個人理解，希望對大家有所幫助，若有理解不對地方，望大家指正，謝謝?。?！

作者：技成培訓網（曾鑫）

本文版權為技成所有，未經同意，盜取必究！
